| 产品参数 | |
|---|---|
| 产品价格 | 批发/个 |
| 发货期限 | 当天 |
| 供货总量 | 66 |
| 运费说明 | 电联 |

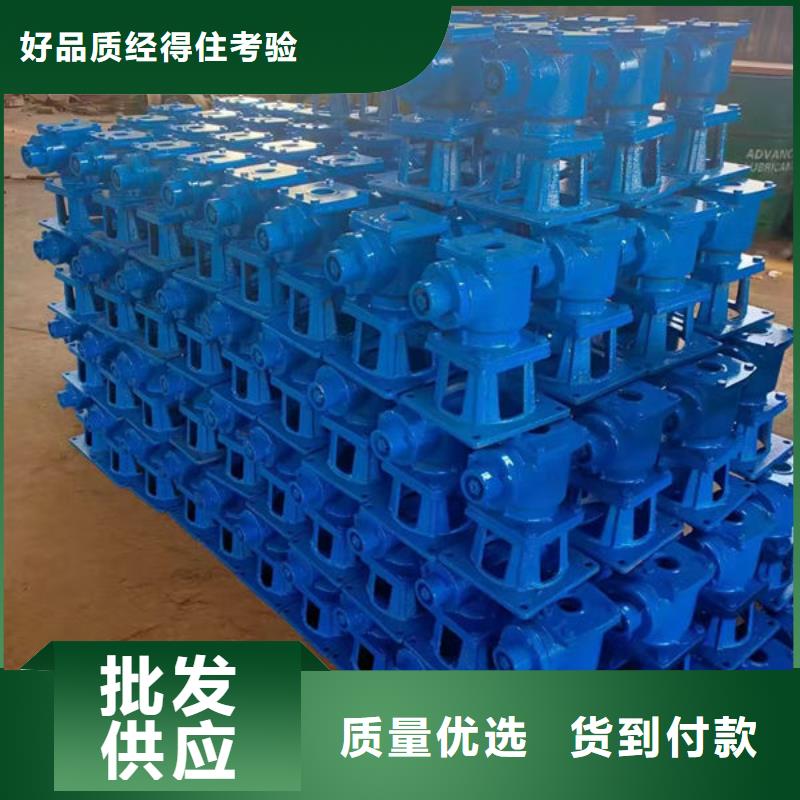

| 螺杆式启闭机 | 0.5-60 |
| 手摇启闭机 | 2-60 |
| 手电两用启闭机 | 2-60 |
| 范围 | 螺杆式启闭机,手摇启闭机供应范围覆盖贵州省 黔东南市 麻江县、凯里市、黄平县、施秉县、三穗县、镇远县、岑巩县、天柱县、锦屏县、剑河县、黎平县、榕江县、从江县、雷山县、丹寨县等区域。 |
闸门、启闭机吊装施工方案 一、 工程概况 排水涵闸布置在东西侧堤上，具体位置1#围区西侧堤桩号W0+600；2#围区东侧堤桩号E0+400，分别通过北六滧、北八滧水闸外港汊排水，结构形式为单孔3m*2m的排水涵闸，由内河连接段、进水池、洞身、消力池、海漫、防冲槽等组成，闸室底板高程0.5m； 本工程金属结构安装主要包括：闸门安装、启闭机安装。闸门为铸铁闸门，尺寸3000mm*2000mm，总重约1.8T；启闭机启闭力为100KN。（详见附图一）。闸门、启闭机均按设计要求选取具有相关资质厂家定做，经检验合格后运至现场。 附图一：闸门结构设计图
二、闸门及启闭机安装程序及方法 1、安装前准备 闸槽混凝土凿毛，露出预埋的钢筋。 控制点线的测放，统一使用水工建筑使用的控制线，闸门安装基准线
有：闸孔中心线，底槛、门楣高程控制线。所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置，采用清楚的标志并加以警示、保护。蓶鷙;晥9 ? 材料及工具：5t卷扬机1台、电焊机1台、测量仪器（全站仪、水准仪各1台） 人员准备：起重工1人、电焊工1人、劳力工10人、技术人员4人布 2、安装程序及方案 2.1闸门安装 2.1.1安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙， 2.1.2对所有的工作表面进行清理，门槽范围内影响闸门运行的外露物必须干净，并对埋件的终安装精度进行复测，作好记录并报监理人。 2.1.3闸门利用滚杠、卷扬机牵引由孔口至闸室内，再利用预埋锚钩，用滑轮组、卷扬机起吊闸门及支铰臂，下部用方木支垫，按设计要求定位安装。 2.1.4闸门安装焊缝的焊接，应尽量避免仰焊，难于避免时，必须由具备相应资格的合格焊工施焊。 2.2启闭机安装 3 2.2.1启闭机采用现场的起重设备进行吊装，按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。安装好的启闭机，其机械性能和电气设备等的各项性能符合施工图纸及制造厂技术说明的要求。 2.2.2将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 2.2.3相关技术要求如下表所示： 序号 检测项目 允许偏差（mm）
1 机身纵横向中心线 ±2 2 高程
±5 3 螺杆垂直度
0.2% 4 机座与基础板接触间隙 ≤0.5 2.3、试验 闸门安装好后应做无负荷试运行检查，检查手摇部分转动是否灵活、平稳、无卡阻，手摇两用机构的电气锁闭装置是否可靠；转动机构运行平稳，升降方向无其他异常声音；
泵站启闭设备规定？
1、启闭设备的型式应根据泵站水工布置、闸门（拦污栅）型式、孔口尺寸、数量、起闭时间要求和运行条件等，经技术经济比较后选定。
工作闸门和事故闸门宜选用固定式启闭机；有控制的拍门宜选用液压式快速闸门启闭机；快速闸门应选用液压式或卷扬式快速闸门启闭机；检修闸门和拦污栅宜选用卷扬启闭机、螺杆启闭机或电动葫芦，当孔口数量较多时，宜选用移动式启闭机或移动式电动葫芦。
2、启闭机设计应按 现行有关标准执行。
3、卷扬式和液压式快速闸门启闭机应设现地紧急手动释放装置，并应按泵站交流电源事故断电条件配置快速闭门操作电源。
4、当启闭机钢丝绳经常浸水时，宜选用镀锌钢丝绳。在水位变化的部位，可涂防腐剂或采用其它适当的防腐蚀措施。
5、启闭机房宜配置适当的检修起吊设施或设备。启闭机与机房墙面及两台启闭机间净距均不应小于0.8m.
几年来公司坚持优良的 QDA电装启闭机品质，稳定的性能，合理的价格，完善的服务，诚信的经营，产品畅销全国29个省自治区，并在各主要城市设立了区域销售部，形成了健全的销售网络。 耀禹水利机械厂(黔东南市麻江县分公司)秉承、理性、持续发展的战略思想、坚持求实进取，团结奉献的创业精神。以高质量的 QDA电装启闭机产品赢得客户，服务社会，用我们的智慧和激情去描绘宏伟蓝图。
（1）闸门门体、止水清理检查，定轮、侧轮、弧门支铰注油时，作用人员应系按带，穿防滑鞋，并有专人监护；
（2）在门槽内作业，要有防止工具、器材落入门槽的措施，以防闸门卡滞；
（3）作业期间启闭机室或闸门孔口上部应有专人监护；
（4）不得在启闭机卷筒旋转时润滑钢丝绳；
（5）维护启闭机开式齿轮、减速器、联轴节等传动机构时，作业人员应统一指挥，协调一致，防止挤、轧伤手指，作业完毕应将防护罩装好，不得缺损。
【学员问题】水闸施工固定式和门式启闭机安装规定？
【解答】1、固定式启闭机安装，应以闸门起吊中心为基准，纵、横向中心偏差应小于3mm；水平偏差应小于0.5/1000；高程偏差宜小于5mm.
2、螺杆式启闭机的螺杆与闸门连接的垂直偏差应不大于0.5/1000.
3、启闭机安装时应检查。开式齿轮、轴衬等转动处的油污、铁屑、灰尘应清洗干净，并加注新油；减速箱应按产品说明书的要求，加油至规定油位。
4、启闭机定位后，机架底脚螺栓应即浇灌混凝土，机座与混凝土之间应用水泥砂浆填实。
5、门机安装时，应清点和检查，构件安装的偏差应符合图纸规定。无规定时，可参照表11.1.5执行。
6、门机轨道安装和门机组装偏差应符合图纸和厂家说明书的规定。如无规定时，参照（SLJ201）有关规定执行。
7、门机的夹轨器安装和限位开关装置，均应动作灵活可靠。
8、双卷筒启闭机的安装应保持同心，联轴节两轴的同心度和端面间隙、轴瓦与轴颈顶间隙、开式齿轮啮合要求及测量方法均应参照（SLJ201）执行。
9、启闭机制动器闸瓦退路和电磁铁行程，安装时应按产品说明书的要求予以调整。
10、双吊点的钢丝绳长度偏差应调整到小范围，使闸门全行程无卡阻，止水橡皮无严重摩擦。
