2窗型特点

2.1侧开型电动采光排烟天窗是窗扇长度为6000mm上悬窗。

2.2侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

2.3窗框由方钢管构成，窗扇为铝合金窗。

说明

1. 侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

2. 天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种

3. 侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

4. 外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑

电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料

1.适用范围

1.1避风型电动采光排烟天窗适用于任何天气情况下都需要通风为辅的建筑。

1.2避风型电动采光排烟天窗窗体上面与安装面成30°角,夏季有利于排水，冬季不积雪。

1.3天窗外设挡风板，任何天气情况都可避免出现飘雨、飘雪现象。

2.窗型特点

2.1避风型电动采光排烟天窗为单体式，天窗截面造型为三角型。

2.2天窗开启扇为上悬窗。

2.3避风型电动采光排烟天窗附有成品避风罩，避风罩由钢质架和彩色钢板构成，固定在天窗基座上。

2.4避风罩将天窗四周围起来，以达到避风效果。避风罩上下均为开口结构，以保证天窗的通要求。具体结构见节点详图。

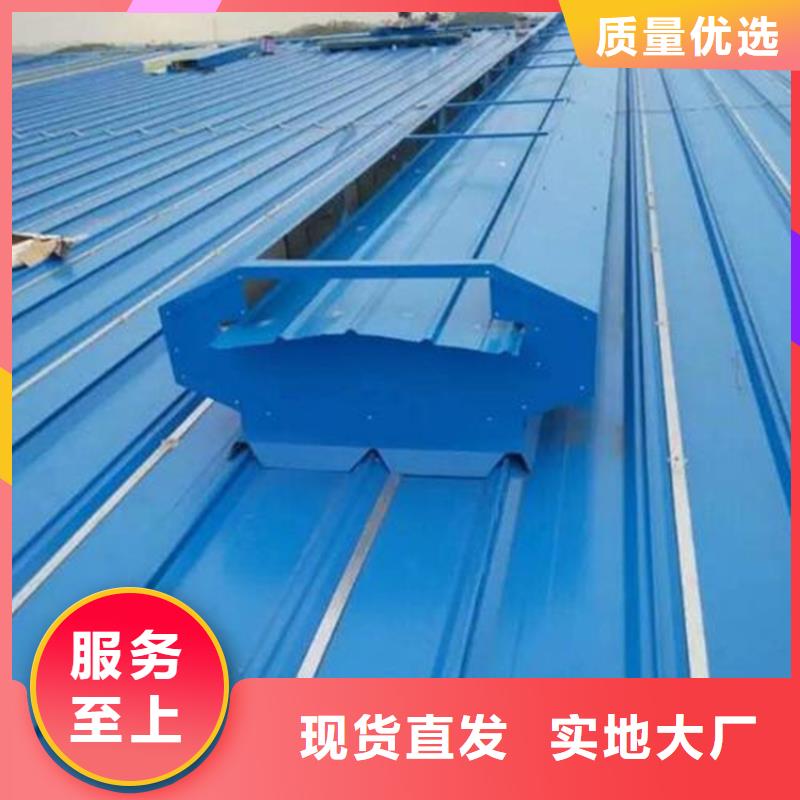

电动采光排烟天窗结构特点

1、一字型、三角形采光排烟天窗主要由骨架、采光窗扇、齿轮齿条传动系统及开窗器组 成， 骨架由彩钢板及镀锌板冷弯成型，之间填充聚氨酯发泡或挤塑板保温。窗扇由采光材料 （阳光板或FRP板）、专用铝型材外框（断桥铝型材或铝合金型材）组成。

2、侧开窗主要由骨架、窗扇及传动系统组成。骨架由专用镀锌板型材组成，窗扇由窗扇型材 （断桥铝型材或铝合金型材）及采光材料（阳光板或FRP板）组成。

3、圆拱型天窗由骨架、窗扇、专用铝型材、采光材料及传动系统组成。骨架采用镀锌板冷弯成 型。窗框上安装保温胶条，与窗扇上安装的胶条形成双道密封。窗扇由窗扇型材（断桥铝型 材或铝合金型材）及采光材料（阳光板或FRP板）组成。专用铝型材与采光材料连接处均安装三元乙丙胶条，具有的防水性及密封性。
