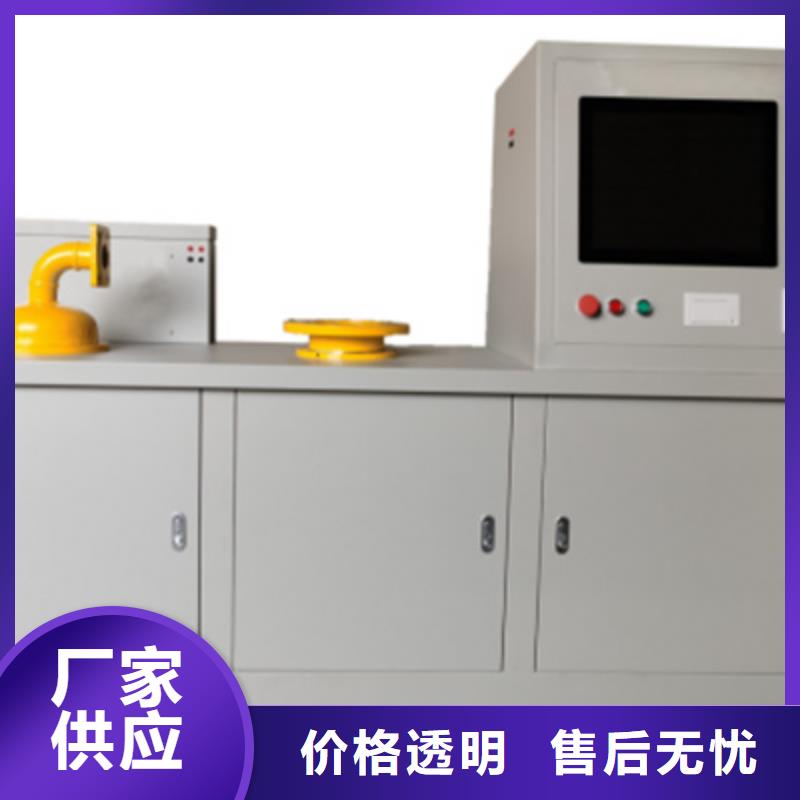

江西吉安瓦斯继电器校验仪、操作指南5.1 首次使用该校验台请先往油槽中加满25＃变压器油。5.2 瓦斯继电器安装5.2.1 将瓦斯继电器放于继电器升降台上，调节升降台的高度伸缩管的长度，至继电器与校验台口径对中，按动液压前进键，使得瓦斯继电器密封紧固。5.2.2 将2气管（图一）与瓦斯继电器排气孔相连。5.2.3 校验台四根线从前至后依次与继电器1、2、3、4（5）接线柱相连。5.2.4 将校验台气管与空压机相连，测试开始时就将空压机打开。5.2.5该校验台自身口径为Ф80，但同时配有Ф25,、Ф50口径转接器，若需测试QJ-25、 QJ50型继电器，只需安装前加装口径转接器。注：安装时对接处请加密封垫，以防止漏油确保测试准确！5.3 操作步骤5.3.1 打开总电源，按下启动，等待进入电脑界面。5.3.2 打开瓦斯（气体）继电器校验台图标，等待进入操作界面，如图三。图三5.3.2 点击系统初始化，进行瓦斯除气、管路除气操作.瓦斯除气：排除瓦斯继电器中的气体。管路除气：排除管路中的气体。5.3.3 轻瓦斯实验轻瓦斯实验前进行轻瓦斯初始化轻瓦斯初始化完成后点击排气结束进行轻瓦斯测试轻瓦斯测试开始前选择测试次数，选定后点击轻瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。5.3.4 重瓦斯测试重瓦斯实验前进行重瓦斯初始化重瓦斯初始化完成后点击排气结束进行重瓦斯测试重瓦斯测试开始前可选择测试次数和瓦斯继电器口径，选定后点击重瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。

江西吉安瓦斯继电器校验仪技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率：400W5.空压机功率：750 W6.压力检测范围：0～350KPa7.压力显示分辨率：0.1KPa8.精度等级：1.0级9.显示方式：5寸彩色液晶屏带触摸功能10.试验介质：压力释放阀试验介质为空气11.存储容量：可存储多组校验数据12.微机测控箱尺寸：430＊340＊250mm13.微机测控箱重量：15KG14.变压器压力释放阀校验仪（机械部分）：480＊400＊330mm15.变压器压力释放阀校验仪重量（机械部分）：25KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力试罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。2.将压力释放阀信号线接至校验仪信号接线柱。五、测试项目1.开启、关闭压力试验，测试过程如下：1.1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa,建议标称值设为70KPa,步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa,标称值设为75KPa,步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。
