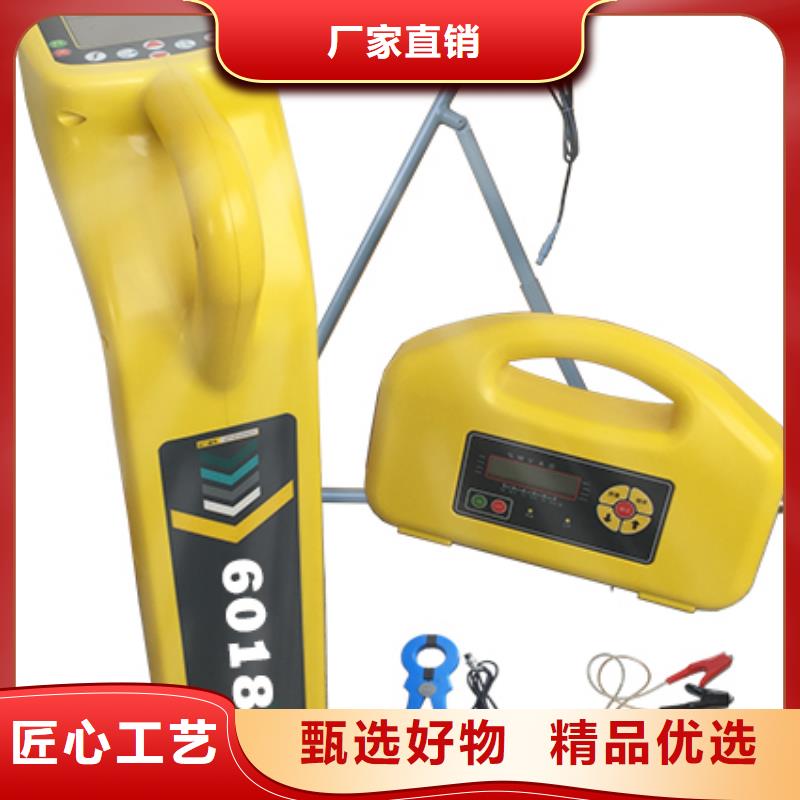

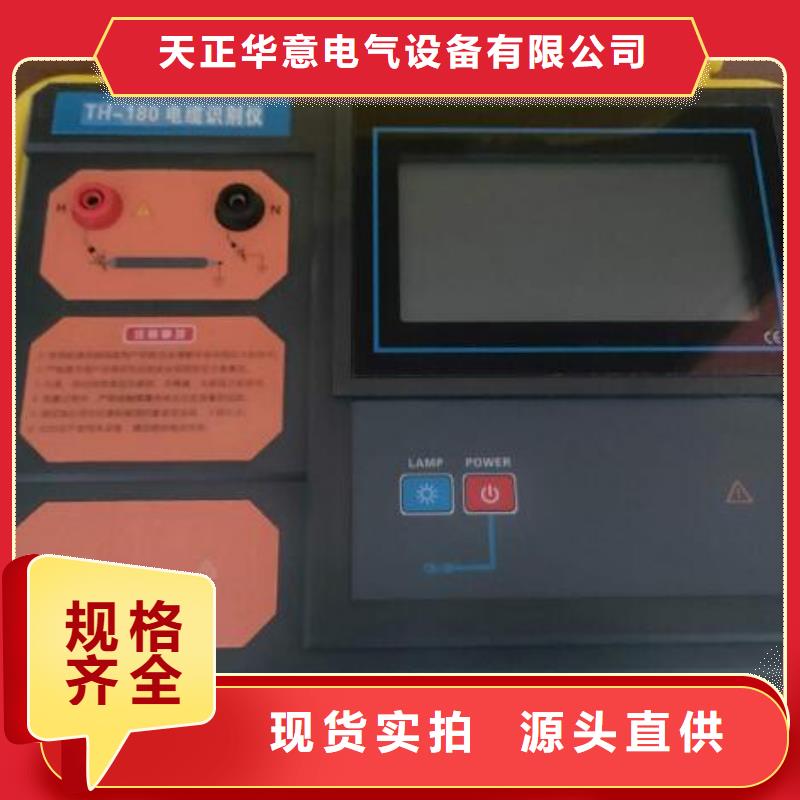

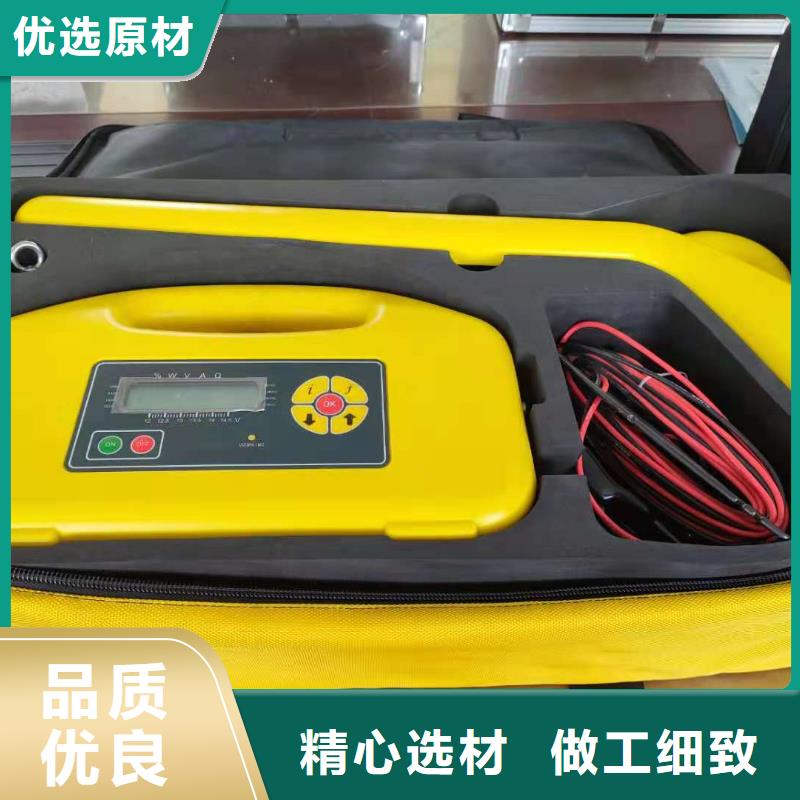

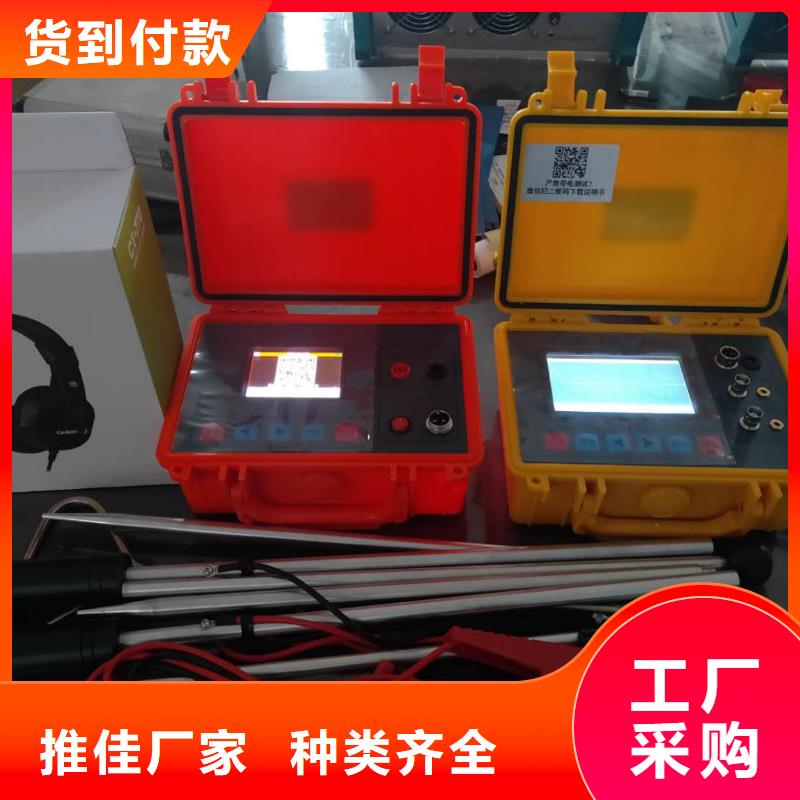

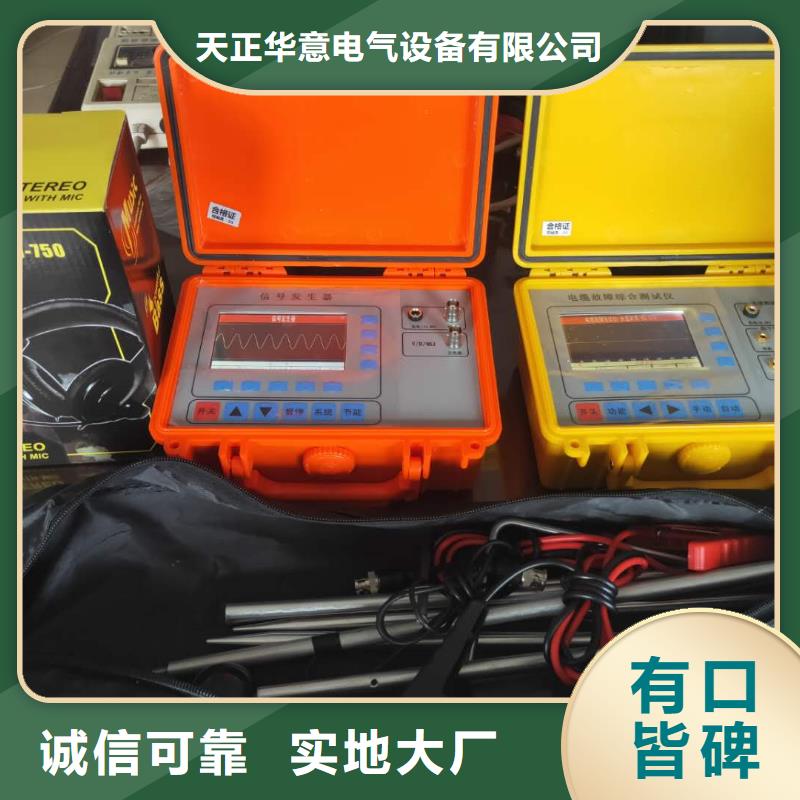

西双版纳景洪地埋电缆管线探测仪电缆故障探测仪组成部分及其结构功能（一）接收机：接收机用于对地下管线、电缆的定位，地下管线的埋土深度的测量以及电流测量。多种频率和工作模式能够满足各种环境和各种管线探测的需求。接收机用来对目标管线定位、测深。2.1接收机功能：开、关键(1) 按下开键即开机，按下关键即关机。开启接收机后，如在设置的自动关机时间内没有按动任何功能键，接收机则自动关机。如按动任意功能键，则接收机会重置关机时间。f键 (2) 频率选择键：根据发射机的频率选择对应的检测频率，可供选择的频率包括无线电、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。仪器型号不同，频率配置也不相同，具体频率根据生产厂家的产品规格书确定。模式键(3) 模式键用来选择接收机的工作模式，用于管线定位。定位过程中一般先用峰值法进行测量。测绘模式包括：谷值模式峰值模式宽峰模式峰值箭头模式电力模式：可检测50Hz电力电缆当有外接A字架或识别夹钳时，还可以选择外接信号模式。增益键(4) 增益键用来调节增益大小，按下键增大增益，按下键减小增益，在调节过程中，在显示窗口的下侧中间显示增益大小（16），常按或3秒启动自动增益功能，此时增益数字变成闪动的光标（如左图所示），仪器自动调整信号强度到满刻度的70％左右。信号的相对强度通过显示窗口上方的条形图（8）和图形下面的数字

西双版纳景洪地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果
