1、适用范围：

适用于纵向屋顶通风气楼，并且屋顶通风气楼架间距为6m的一般工业厂房。

2、分类：

按控制方式分为：电动开启式、手动开启式。

按开启方式分为：统长开启型、分段开启型。

3、规格：

1)洞口尺寸应符合GB5824的规定。

2)基本屋顶通风气楼分为三种高度：900m、1200m、1500m。

3)基本窗长度不大于3m。

4)与钢屋顶通风气楼配合组成长度为6m的五种天窗高度。

顺坡气楼施工顺序：

钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽

安装→堵头封闭(含横向泛水板)→交工验收。顺坡气楼钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。

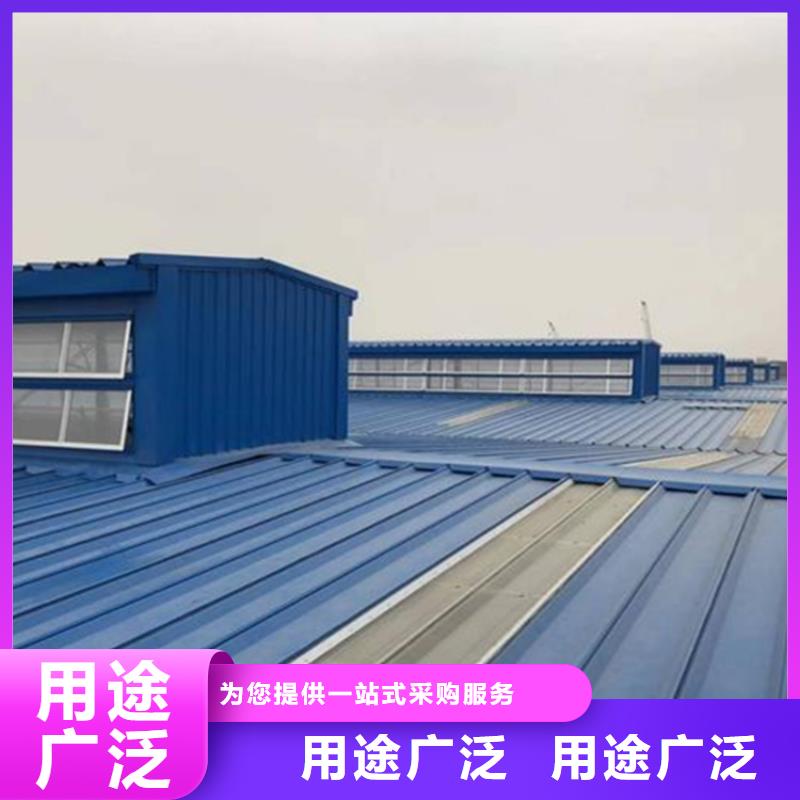

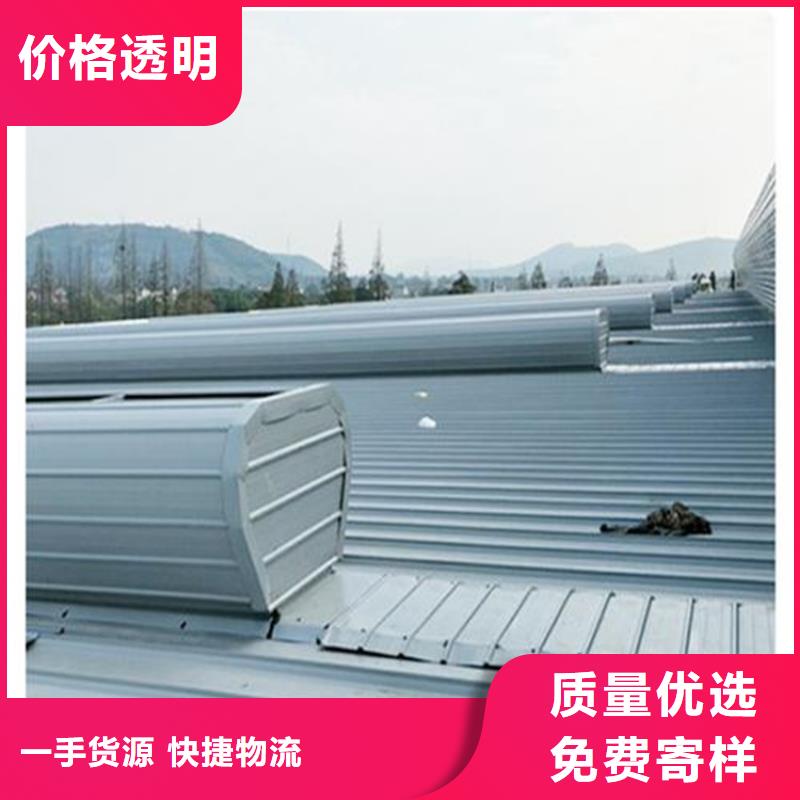

顺坡气楼是由压型彩钢板、FRP采光板及钢结构骨架等附件组合而成的大型及通风、排气、排烟、采光的综合设备，已广泛应用于电力、治金、化工、电子、造船等各行业的建筑面，气楼由主骨架、次骨架组合而成，方便运输及安装。主骨架和气楼喉口基础型钢焊接而成，与屋面形成一个整体。侧面维护板彩钢压型板，泛水包边板用彩钢板折弯而成。

挡雨板选用优质的FRP采光板、集光板、排烟、通风功能为一体。

1 施工顺序

  钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽安装→堵头封闭（含横向泛水板）→交工验收。钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。

  2.2 加工

  根据施工详图提出附件加工计划，风帽及隔板放1:1大样复核后加工。加工风帽附件时，制作靠板随时检查附件加工角度尺寸，如有偏差，及时调整。

  除隔板之外，其余附件均可用折边机折压成型，加工时认真号料，附件加工各尺寸误差控制在2.0 mm之内。

  泛水板配套使用的挡水板及堵头板均属于 W-550 压型板的标准件，可以订购成品，亦可自己做模压制。

  所有附件加工运输时，避免彩钢板表面烤漆层损坏。

  隔板开始加工时，钣金工人加工折边，由于进度太慢，制作了简易胎具压制成型，提高了效率，同时减小隔板的加工误差，保证了隔板尺寸的统一性，保证彩钢板通风气楼外观流畅、整洁、美观。

  2.3 安装

  1）安装时附件搭接处涂抹建筑防水胶，并注意搭接方向，即搭接口顺主导风向施工。

  2）泛水板节点类同屋脊盖板做法，有 标注节点做法。泛水板与其端部挡雨板及屋面板端部堵头一起，防止风力灌水、反爬水，该节点是防水关键点，应严格按照图3施工。

  3）所有附件轻拿轻放，避免损坏彩钢板表面保护层。
