眉山青神SOE测试仪 信号发生器(青岛天正华意电气 SOE（Sequence?of?Event）功能是各种自动控制系统中用于异常记录的子系统。它记录事件发生时间、眉山青神当地＊事件和连锁发生事件的间隔顺序，是系统故障、眉山青神当地异常和事故分析的zui重要依据。青岛天正华意电气SOE信号发生器是一种用于验证SOE系统记录准确性和正确性的测试装置。其基本原理是：信号发生器替代设备的触发信号，模拟设备发出的SOE信号，按特定的顺序和间隔触发各个事件通道，通过比对信号发生器的模拟触发顺序和SOE系统的实时记录之间的差异，来验证SOE系统记录是否准确。青岛天正华意电气SOE?SOE测试信号发生器经北京计量检测科学研究院校准和检测，校准结果为通道间触发误差＜1us，GPS定时触发误差＜10us。青岛天正华意电气SOE的主要特点通道间触发间隔可调，有效测试被测系统的SOE分辨率?输出脉冲宽度可调，可以测试系统的滤波性能和灵敏度灵活的触发同步方式：有手动按钮触发、眉山青神当地上位机遥控触发、眉山青神当地定时触发等几种不同的触发启动方式，满足用户不同的测试操作需求。＊GPS定时触发功能，定时误差小于10us?，还可以跨系统测试SOE分辨率专有多次触发功能，zui多可连续触发100次，便于测试被测系统的重复性能和雪崩 性能?大屏幕液晶屏配合两个带按钮旋钮，操作设置快捷方便?＊的输出排序方式，便于测试和接线内置日期和时间功能自动存储触发记录，方便生成测试报告

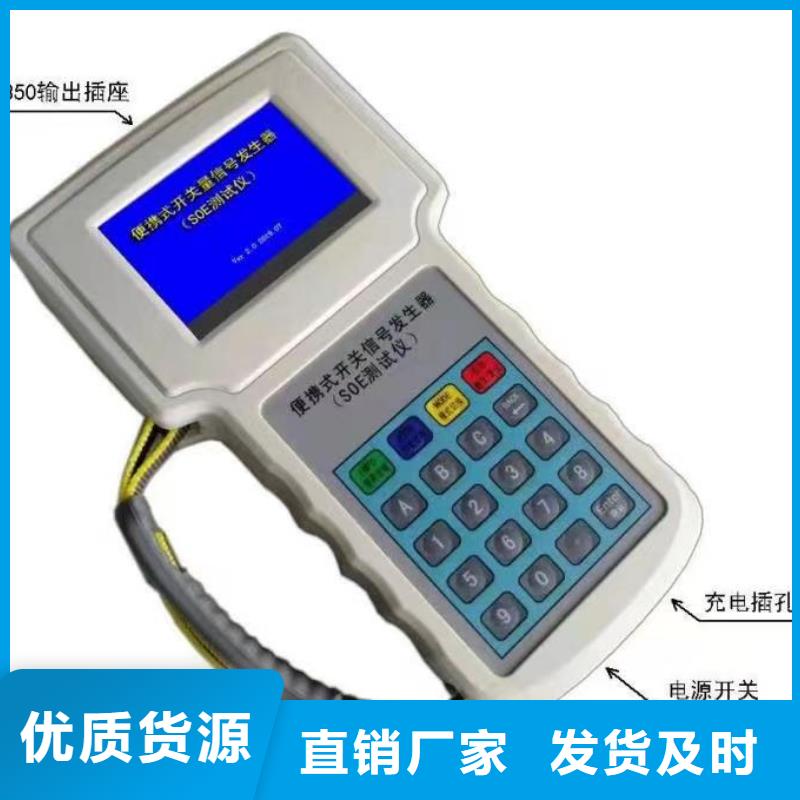

眉山青神SOE测试仪如下图A所示。2-1-4、眉山青神本地输出电缆连接完毕后还应将AC电源线连接到AC220V电源上。2-2、眉山青神本地测试步骤2-2-1、眉山青神本地首先开TH-16AD电源，然后按显示屏幕上的提示设置时基（触发间隔时间）2-2-2、眉山青神本地按“触发”键，观察TH-16AD面板上的输出指示灯应被依次点亮，按任意键，或10秒后所有通道的触发被自动复归，指示灯全部熄灭。在这一过程中，SOE输入模板的状态指示灯应与TH-16AD的输出通道指示灯的亮灭变化相一致。这表明所有通道均可被正确触发和复归。否则应检查相应通道的接线是否存在问题。2-2-3、眉山青神本地确认所有已连接到TH-16AD通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；启动TH-16AD触发输出（触发后TH-16AD可在约5秒后自动复归所有通道）。2-2-4、眉山青神本地比对SOE系统对触发通道的时间记录和实际连接到TH-16AD的DI通道顺序，分析SOE系统的记录是否准确。单位名称：青岛天正华意电气设备有限公司

眉山青神SOE测试仪、眉山青神设备成套性1-2-1、眉山青神《便携式SOE分辨力测试仪》主机1-2-2、眉山青神DB37转接专用测试电缆线1-2-3、眉山青神AC电源线二、眉山青神使用说明2-1、眉山青神系统连接2-1-1、眉山青神TH-16AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。这样，一共有16个输出通道，任意相邻通道之间的触发间隔时间是严格一致的。2-1-2、眉山青神输出插座（DB37）上的接线排列如下线号1，202，213，224，235，246，257，268，27通道Q1Q2Q3Q4Q5Q6Q7Q8线号9，2810，2911，3012，3113，3214，3315，3416，35通道Q9Q10Q11Q12Q13Q14Q15Q162-1-3、眉山青神根据不同SOE系统类型，TH-16AD的输出接线方式为使用通用连接电缆将触发输出引接到SOE的DI接线端子上。这种电缆一端为DB37插头，另一端为16个独立的接线端头。连接时先从SOE机柜的DI端子上撤下来自现场的信号输入线，然后将来自TH-16AD的触发输出线按顺序依次连接到SOE接线端子上。
