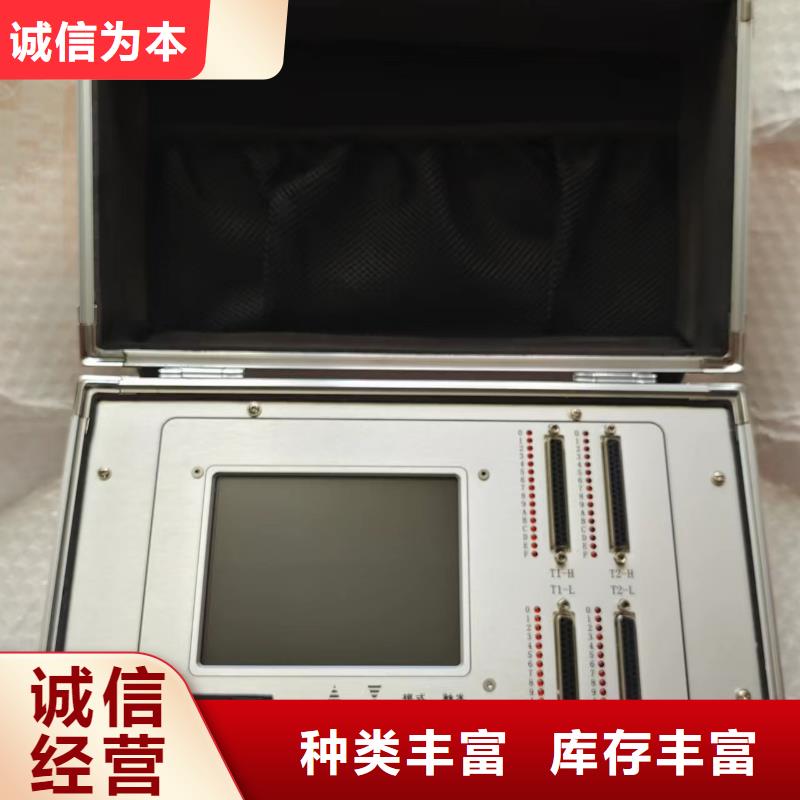

咸阳淳化SOE测试仪开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、咸阳淳化当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关 4：DO输出插座（DB37）4、咸阳淳化当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。5、咸阳淳化当地触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、咸阳淳化当地逆序触发、咸阳淳化当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、咸阳淳化当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。
