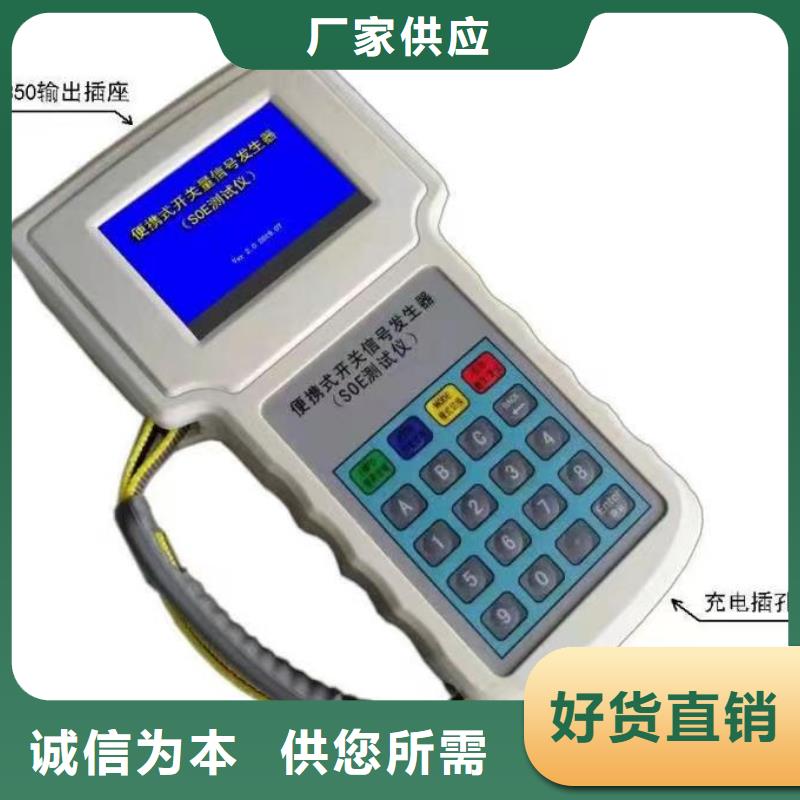

铜川印台SOE测试仪使用说明1、铜川印台当地测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。4、铜川印台当地输出接线SOE测试共有16个开关量信号输出通道。外接端口为DB50型插座，插座引脚与通道序号的对应如下图：常规SOE测试使用标配的DB50电缆转接线4、铜川印台当地触发输出时序SOE测试仪常规的输出方式有：顺序触发、铜川印台当地逆序触发、铜川印台当地重复脉冲触发3种。

铜川印台SOE测试仪进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、铜川印台同城脉宽、铜川印台同城间隔、铜川印台同城次数等参数。每个测试界面中均有简要的说明。3、铜川印台同城先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、铜川印台同城确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、铜川印台同城从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

铜川印台SOE测试仪开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、铜川印台当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关 4：DO输出插座（DB37）4、铜川印台当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。5、铜川印台当地触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、铜川印台当地逆序触发、铜川印台当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、铜川印台当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。
