四.特点及工作原理

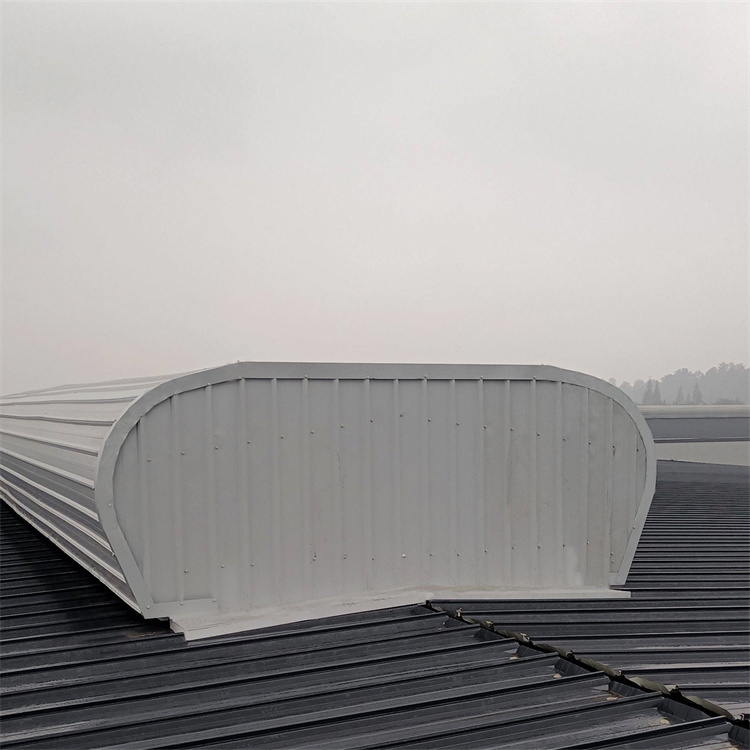

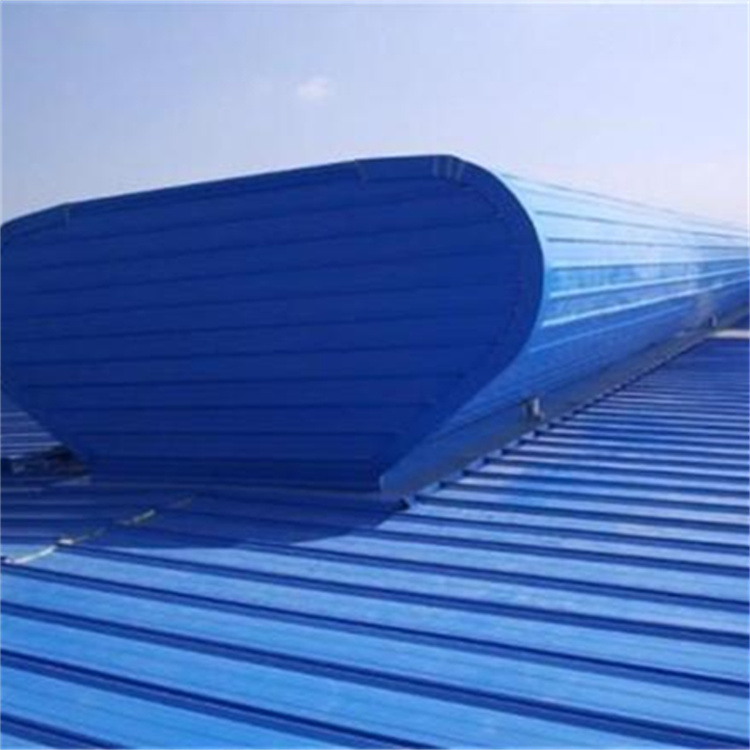

4.1  折线型通风天窗是利用室内外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线（折线）型通风天窗主要由外围板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板等组成。具有结构重量轻，外形美观、通风效率高、防雨雪和避风性能好，安装方便等特点。

五.设计要求

5.1  通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温度差、通风量等因素确定通风天窗的规格型号。

5.2  本图集通风天窗的抗风压强度值≤1.0kpa,雪荷载≤0.4kN/m2,具体数值由生产厂家提供，如不能满足要求时，需与生产厂家协商，另行设计制作。

5.3  通风天窗适用于非地震地区的抗震设防烈度≤7度的地震区，如不能满足要求，需与生产厂家协商，另行设计与制作。

5.4  通风天窗适用于钢结构建筑，与适用于钢筋混凝土框，排架结构建筑，选用时应注明。如用在钢筋混凝土结构屋面，应在相应部件位预埋连接用钢板埋件。

5.5通风天窗钢板基座是天窗与屋面的连接构件，应根据所选用的通风天窗型号及生产厂家提供的资料由工程进行结构计算，设计和加工制作。

5.6  通风天窗的防锈底漆和面漆材料由生产厂家定，色彩按工程设计。

5.7在有防爆要求的建筑，通风天窗应采取防飘雨措施。
