以下是:三明市泰宁县铸铁闸门_暗杆式铸铁闸门工厂现货供应的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联
产品名称铸铁闸门
范围铸铁闸门_暗杆式铸铁闸门供应范围覆盖福建省 三明市 泰宁县、梅列区、三元区、明溪县、清流县、宁化县、大田县、尤溪县、沙县区、将乐县、建宁县、永安市等区域。
【拍门、启闭机、铸铁闸门】为客户提供多样化产品,包括三元圆拍门、大田暗杆式铸铁闸门、沙县钢坝闸门、永安固定卷扬启闭机等,适配多元场景需求。铸铁闸门_暗杆式铸铁闸门工厂现货供应,耀禹水利机械厂(泰宁县分公司)【耀禹水利机械厂(泰宁县分公司)hksl1517-2】专业从事铸铁闸门_暗杆式铸铁闸门工厂现货供应,联系人:张经理,发货地:冀州区西王镇工业区,以下是铸铁闸门_暗杆式铸铁闸门工厂现货供应的详细页面。 福建省,三明市,泰宁县 泰宁县,南唐中兴元年(958年)升归化场为归化县,宋元祐元年(1086年),邑人叶祖洽状元奏请朝廷更改县名为“泰宁”,隶属邵武军,明清时均属于邵武府,1983年始隶属三明市,位于福建省西北部,武夷山脉中段的支脉杉岭东南,居两省三地市交界处,总面积1540平方公里,辖3镇6乡,6个居委会、111个行政村。金溪上游杉溪为主要河流。名胜古迹有新石器时代遗址。明代兵部尚书李春烨府邸,为重点文物保护单位。大金湖重点风景名胜区。截至2022年末,泰宁县常住人口为10.2万人。
简约不浮华,不简单实用。我们的铸铁闸门_暗杆式铸铁闸门工厂现货供应产品视频用直观的方式展现产品的实用性和价值。

以下是:三明泰宁铸铁闸门_暗杆式铸铁闸门工厂现货供应的图文介绍

耀禹水利机械厂(泰宁县分公司)主营 QDA电装启闭机。公司坚持以“打造有价值、可优化、不断进步的超专业的服务,悉查客户需求,完善客户期待”的服务理念和“以品质求生存、以创新求发展、以信誉求市场、创新务实、完善自我”的经营理念。

公司在范围内拥有较多的客户群体,高素质专业团队,以现代物流理念,广泛服务于国内外各产业领域。感谢一直以来支持我们的广大客户,我们将以优质的品质,俱佳的经营理念和完善的售后服务,继续为广大客户精诚奉献,与时俱进,和谐共赢!

铸铁闸门_暗杆式铸铁闸门工厂现货供应

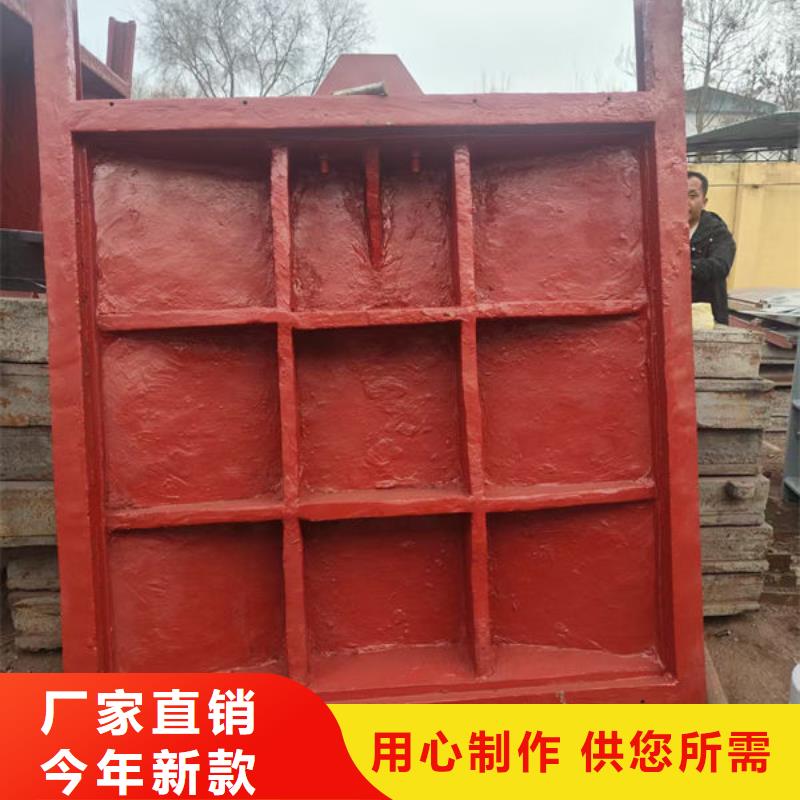

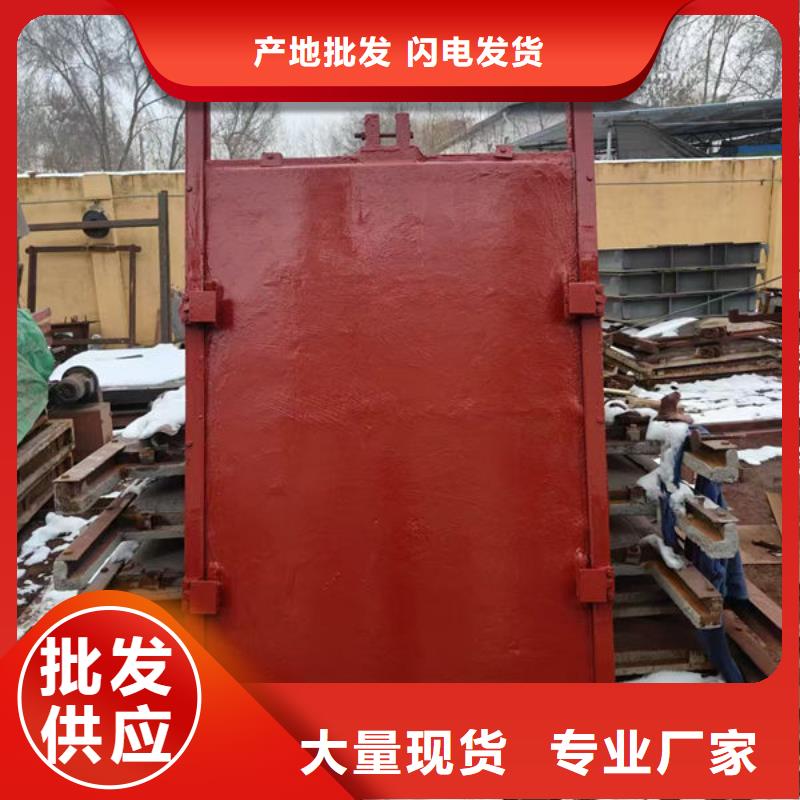

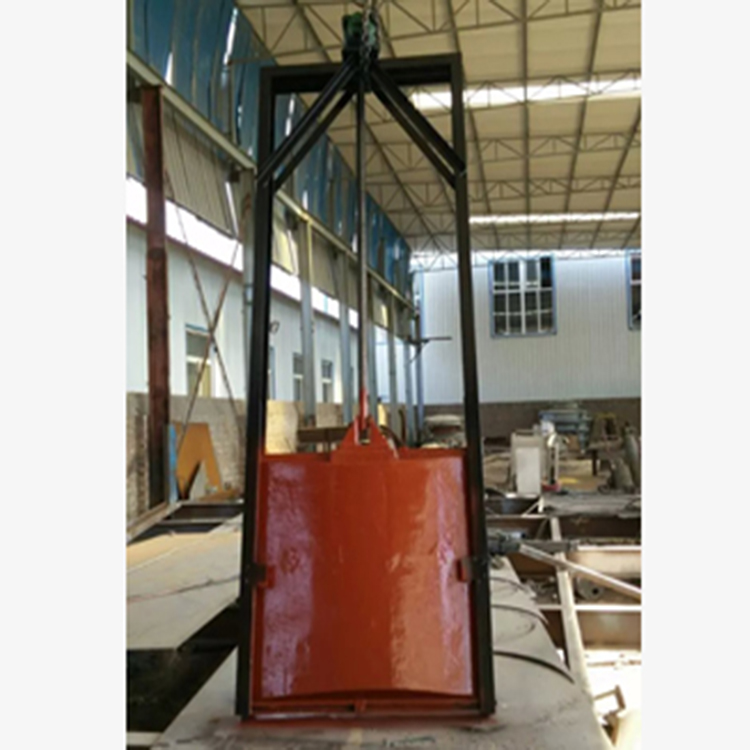

启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,






型式检验

有下列情况之一时可在闸孔尺寸300-600mm700-1500mm1600-2000mm2100-3000mm范围内任选一种进行型式试验:a. 新产品试制时;b. 老产品转厂生产的试制定型鉴定;c. 如结构、材料和工艺有较大改变,可能影响性能时;d. 正常生产时,两年检验一次; e. 产品长期停产后,恢复生产时。 型式检验项目  (1) 作门板挠度测定,应符合要求。 (2) 作全压泄漏试验.应符合要求。   标志  闸门的标志可直接在门板的背部铸造凸字或钉铭牌,其内容应包括制造厂名或厂标、闸门规格和工作水头等字样。  @包装、运输及贮存   闸门在检验合格后,应表面的油污赃物和存留的水分。  在装运和贮存期内闸门应处于关闭状态,螺杆或螺纹部应涂油脂包扎,以防锈蚀和损坏。   闸门的发运方式由供需双方协商确定。包装应符合YB 3214规定,必须使闸门及附件固定,保证在运输途中不致因包装不慎而损坏。闸孔在600mm以上时,需用螺栓紧固或者紧固在一块滑座上,以便吊装。  出厂闸门应附有产品合格证、产品使用说明书及装箱单。  产品合格证应包括下列内容:  a. 制造厂名和出厂日期;b. 产品名称、型号及规格;c. 工作水头;d. 依据标准、检验结果和检验日期;e. 出厂编号;f. 检验人员及检验负责人签章。  产品使用说明书应包括下列内容:  a. 制造厂名;b. 用途和主要性能规格;c. 作用原理和结构说明;d. 标有主要外形尺寸和连接尺寸的安装图;e. 主要零件材料;f. 维护、保养、安装和使用注意事项;g. 可能发生的故障和办法;h. 附件清单。



点击查看耀禹水利机械厂(泰宁县分公司)的【产品相册库】以及我们的【产品视频库】

在三明市泰宁县采买铸铁闸门_暗杆式铸铁闸门工厂现货供应耀禹水利机械厂(泰宁县分公司)【耀禹水利机械厂(泰宁县分公司)hksl1517-2】,无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:张经理-【13785833688】,地址:《冀州区西王镇工业区》。
