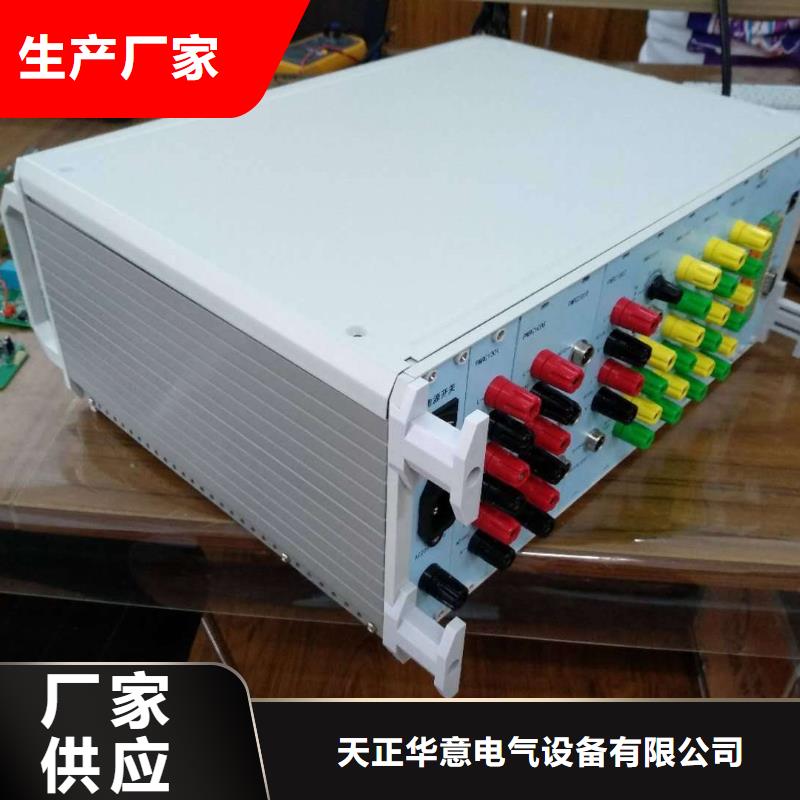

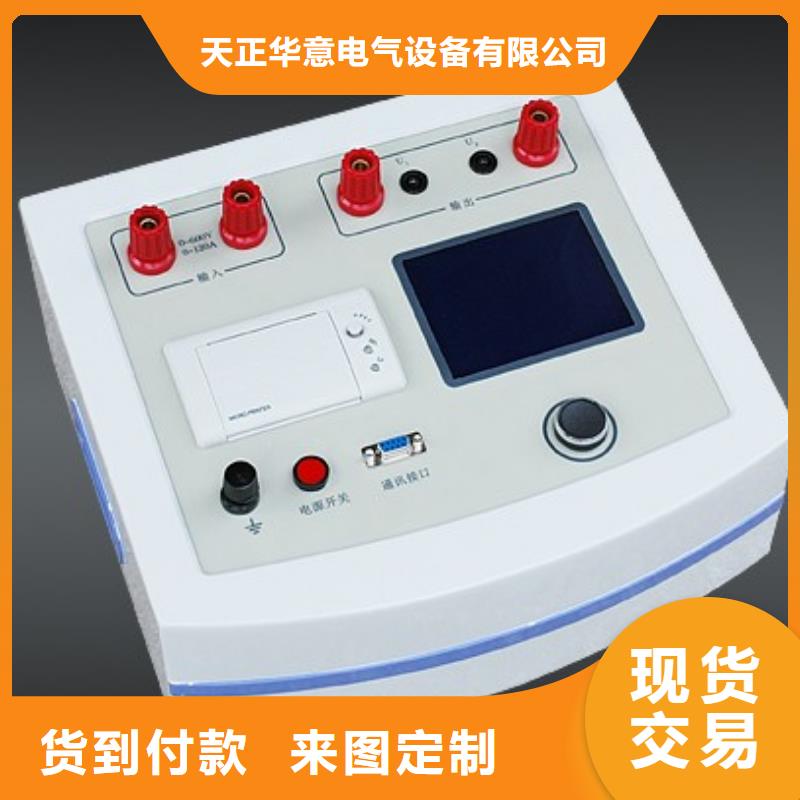

黔南罗甸录波仪功能特征?电气隔离18路模拟量、16路开关量同步采样输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。?灵活的采样频率录波仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。 采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，录波仪的采样频率为10K/s。?实时有效值计算录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。?实时派生量计算用户可以定义多达24个派生量，包括频率、有功、无功等多个类型。录波仪进行无延迟的派生量计算。?对接入通道、派生量实时监视，多种故障启动方式在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），录波仪即时通知上位机。?发电机总启动电气试验功能连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。?实时监测实时谐波分析、实时波形显示、矢量图画面。?6.4＂TTF显示屏分辨率为640*480?串行口通讯RS-232C可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。?10/100Mbps局域网接口录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。?PC软件PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。二、技术规格1.18路同步采样模拟通道?模拟通道A/D分辨率 ： 16位?有效值准确度： 0.2%录波仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。

黔南罗甸录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个
