采光排烟天窗的分类以及作用

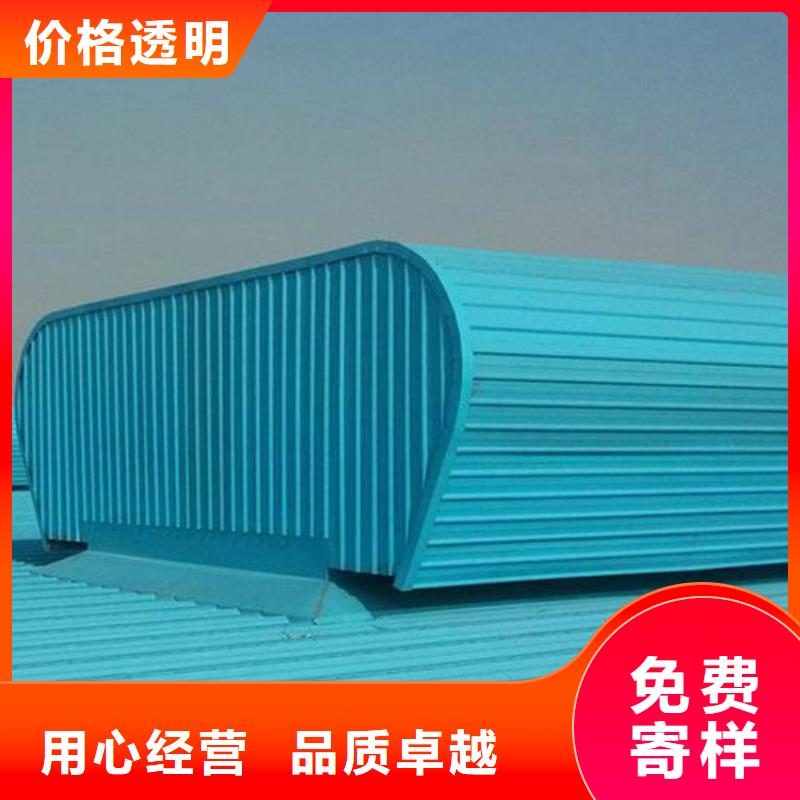

采光排烟天窗(圆拱形)

适用于需要经常开启通风的建筑，其 开启角度为45°，具有保温效果好、采光性能佳等特点。

采光排烟天窗(三角形)

采光排烟天窗(一字型)

适用于平时以采光、通风为主必要时开启的工业建筑，可做消防排烟用， 开启角度60°90°。

采光排烟天窗(避风型)

适用于任何天气情况都需要排烟通风的建筑，可避免出现飘雨、飘雪现象，其 开启角度30°。

采光排烟天窗(侧开型)

适用于一般通风量要求的6米柱距纵向天窗的工业厂房，其 开启角度45°

在钢结构工程中，气楼作为厂房通风换气的基础设备而被广泛使用。气楼作为非标定制产品，可以按照客户的需求进行定制，完全满足客户需求。钢结构气楼从厂家出厂并不是完整的气楼产品，而是一个个重要的气楼构件，通过物流运输将各个构件运输到钢结构气楼工程现状进行组装、加固。

1.钢构件的除锈和涂装应在制作质量检验合格后进行。

2.钢构件表面的除锈方法和除锈等级应符合《钢结构工程施工及验收规范》(GB50205-95)第20页表4.11.2的规定，其质量要求应符合现行 标准《涂装前钢材表面锈蚀等级和除锈等级》的规定。

3.构件表面除锈方法与除锈等级应与设计采用的涂料相适应。

4.涂料、涂装遍数、涂层厚度均应符合设计的要求。当设计对涂层厚度无要求时，宜涂装4～5遍；涂层干漆膜总厚度按设计要求，其允许偏差为-25μm。涂装工程由工厂和现场共同承担时，每遍涂层干漆膜厚度的允许偏差为-5μm。当设计对涂层厚度有要求时，设计 涂层干漆膜厚度加允许偏差的 值即为涂层的要求厚度，其允许偏差应符合设计对涂层厚度无要求时的规定。当天使用的涂料应在当天配置，并不得随意添加稀释剂。

5.涂装时的环境温度和相对湿度应符合涂料产品说明书的要求，当产品说明无要求时，环境温度值在5～38℃之间，相对湿度不应大于85％。构件表面有结露时不得涂装、涂装后4h内不得淋雨。

6.气楼施工图中注明不涂装的部位不得涂装、安装焊缝处应留出30～50mm暂不涂装。

7.气楼各构件涂装应均匀，无明显起皱、流挂，附着应良好。

8.涂装完毕后，应在构件上标注构件的原编号。大型构件应标明重量、重心位置和定位标记.

9.当喷涂防火涂料时，应符合 现行的《钢结构防火涂料应用技术规程》(CECS24)的规定。

10.涂装时，须留 一道面漆，待钢结构安装完后在统一涂装。

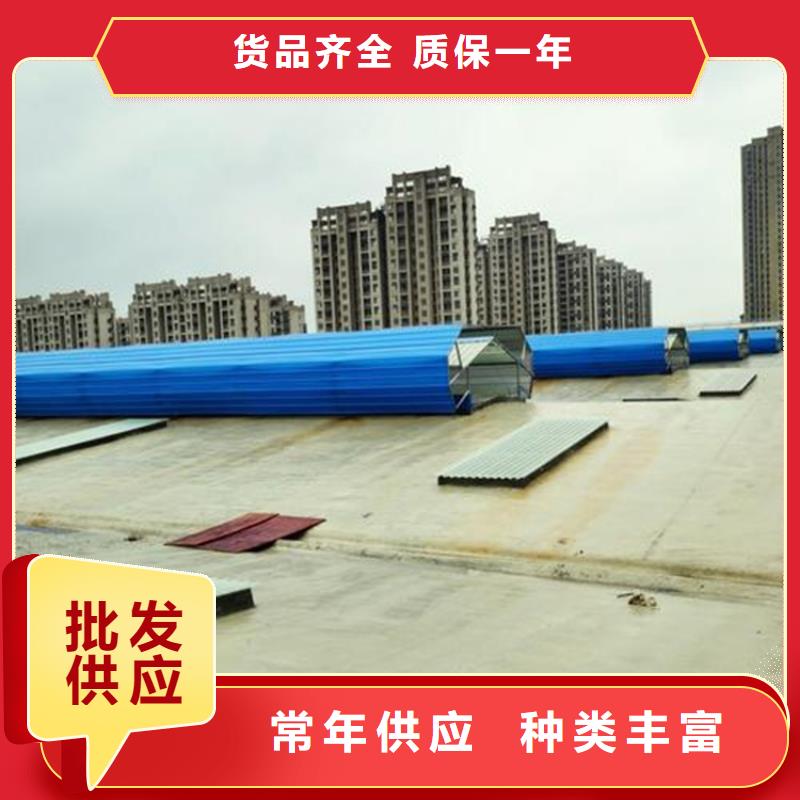

屋脊通风天窗安装及相关步骤以供参考。

1、在屋脊通风天窗安装前，应根据技术交底单查看洞口尺寸、基座规格是否与骨架规格一致，是否符合屋脊通风天窗安装要求。

2、检查屋面洞口是否做好洞口收边工作，符合安装要求后，在操作区域及材料堆放区域铺设防护毯。

3、屋脊通风天窗骨架的安装

通风天窗骨架采用焊接或者螺栓连接于通风天窗基座，骨架安装完成后，应对骨架进行校正，竖向偏差不得大于15mm，相领两榀骨架的间距应与屋面檩条平行，其误差不得大于15mm，

4、防雨板的安装

防雨板的安装已由下至上的安装，上端头应与骨架板顶紧牢实，并做好密封，防雨板的搭接不得小于200mm，且搭接处应在骨架上，并以骨架中心线一边100mm，不得悬空搭接。

5、两侧泛水板的安装

泛水的搭接不应低于200mm，采用麦克威全结构防水技术金属构件进行固定，固定在支架上应牢固可靠，板与板之间采用拉铆钉连接的地方，应扣合严实，保持良好的密封性。

6、端头泛水板的安装

端头泛水与屋面板的搭接不得少于200mm，安装完成后，应保证外形美观，与屋面板波峰、波谷相交处，泛水板扣合紧实，缝隙不得大于3mm。

7、外护板的安装

外护板安装时应从下端头向上端头开始安装。外护板与骨架之间采用尼龙头自攻钉固定。

8、收边件和拉杆的安装

收边件与拉杆安装应美观且安装牢固。

9、屋脊通风天窗安装完成后，做好其内外卫生及补漆工
