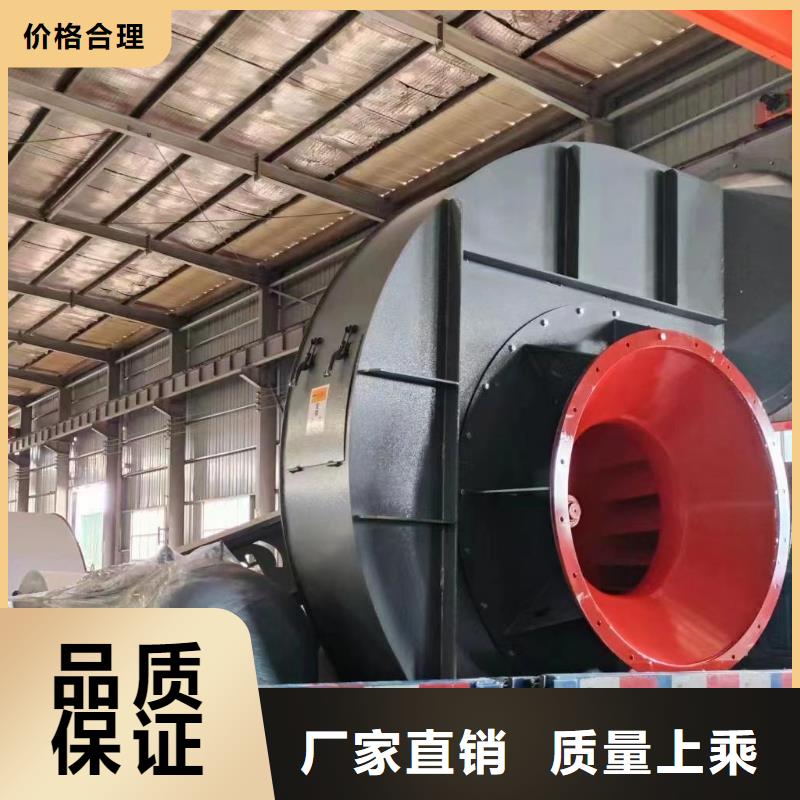

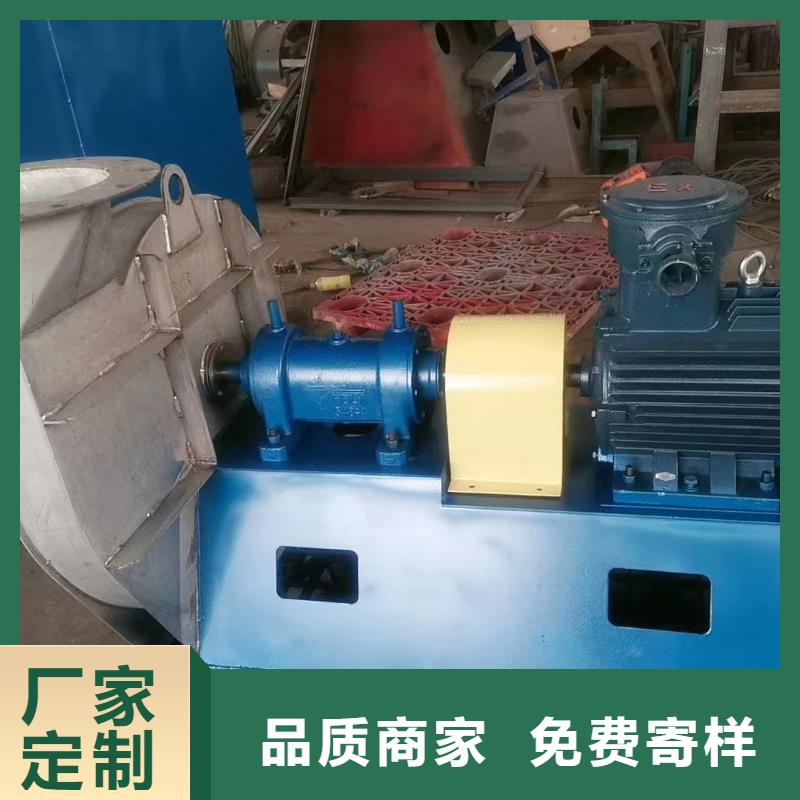

贵港港北 G、Y6 - 51型锅炉送引风机主要是用于火力发电厂2t/h~ 670t/h蒸气锅炉的送引风系统，也满足了流化床炉高压头性能参数之需求。该系列风机也可用于除尘、矿井通风及一般通风系统。 送风机输送的介质为空气，引风机输送的介质为烟气或含杂质颗粒之气体。含杂质浓度小于200mg/m3时可用四年以上。如含杂质大也可使用,但使用寿命相对缩短。送引风机 使用温度不得超过250℃。 二、 型 式 送风机、引风机通常制成单吸型式。机号№8D ~29.5D各20个机号共40种规格。 每种风机又可制成左旋或右旋两种型式。从电动机一端正视，叶轮按顺时针方向旋转者称为右旋风机，以“右”表示，反之，称为左旋风机，以“左”表示。 风机的出风口位置，以机壳的出口角度表示。 风机传动方式为D式即：悬臂结构，电机与风机连接均采用弹性联轴器直联传动。 产品全称举例如下：G6?51?1 № 18 D 右90°、Y6?51?1 № 18 D 左0°。 其中，G、Y分别表示锅炉送风机与锅炉引风机，6为 效率点的压力系数10倍化整，51为比转数，1为 次设计，№18表示叶轮直径1800 mm，90°为出风口角度。 三、 特 点 1. 该系列风机设计是以经过一年多模型试验定型的空气动力学略图为依据并采用了“具有可调式进风口”的 技术；高强度耐磨叶轮、防漏油轴承箱、调心式轴向调节门等先进的专有技术成果。 2. 工况范围宽，机号排列密集，容易选到工况点。 3.具有“可调式进风口的离心通风机”的 技术。 该项 技术在风机安装时调整到理想位置。 风机运行时如有摩擦，可将进风口调整到理想位置。 风机检修时将进风口沿轴向调整至与叶轮脱开后，可垂直吊出转子。 4. 高强度耐磨叶轮 叶轮采用近径、后向单板叶片，减少气流冲击，稳定性好，电动机不易过载，克服了原4 - 73型机翼形空心叶片磨穿后内部进灰、非工作面积灰引起振动等不良现象，引风机叶片易磨损部位采有风机专用的耐磨焊行堆焊，大大延长了风机使用寿命。该型风机压力系数高、周速低、噪声小，因而实用性好。 5. 防漏油轴承箱 采用搭接式甩油环，将高速旋转轴承带起的油甩至轴承箱内壁，流回油池；半开式铝质油封除方便检修和防止磨擦事故外，可沿轴向增大阻力将部分稀油截回油池；外压盘根是将少量的稀油挡住；轴承箱上部设有通气塞，减小了轴承箱内的微正压，保证不漏油，防尘性能好。 6. 调心式轴向调节门 该调节门导叶片支点均设有调心轴承，在运行及调节过程中无“死”点，因而调节灵活省力，可靠，保证了执行机构不过载，也可在露天使用。 7. 该风机为整体或分体组装式 该系列风机№16 D以下的传动组、电动机、联轴器罩在出厂前已组装在一个完整的底座上；机壳、进风口和调节门为另一个基础，小型号风机出厂前组装为两个基础，大型号的分解组装为三个基础（其电机为另一个基础）。 8. 该风机配套齐全 调节门、联轴器罩、进出风口法兰、整套机器用地脚螺栓，进出风口软联接及中、大型号所配测振仪表，根据需要亦可配成套执行机构，减振器和消声器等。 10. 相关参数提供齐全 主要件重量、静动载荷、转子飞轮力矩、风机启动过程中阻力矩曲线，调节门的阻力矩及外形尺寸等。持有该系列风机样本，即可施工设计。 11. 该风机安装检修方便 该风机有两部完整的底座，机壳及传动组，机壳设有中分面或立分面，拆装特别方便，；转子可垂直吊出，如只更换叶轮也可轴向拆装。 12. 产品质量重点保证措施 （1）按国标及行业标准进行设计制造。 （2）风机性能依据风机模型试验进行相似换算而得。 （3）风机叶轮直径大于2 m或周速超过100 m/s 时按标准进行无损探伤。 （4）叶轮周速高时采用加强式叶片，引风机叶片易磨部分采用风机专用的耐磨焊条堆焊,现场磨损后用户可自行堆焊。 （5）风机进出风口均设有软联接带，以防止因管道和风机的变形而产生的应力干涉。 （6）№14 D ~29.5 D通风机均选用SKF进口滚动轴承。 （7）№16 D以上均设有振动保护装置，防止机组因振动而损坏。 四、 性能选择与应用 （一）、风机的性能 风机的性能以流量、全压、主轴转速，轴功率和效率等参数表示。选择曲线和性能表所给参数均指标准状况下风机之性能，所谓标准状况即： 送风机 — 温度t1＝20℃， 大气压力Pbo＝101325Pa，气体密度ρ1＝1.2 kg/m3 引风机 — 温度t1＝200℃，大气压力Pbo＝101325Pa，气体密度ρ1＝0.745 kg/m3 选择曲线与性能表中性能均指调节叶片为全开0°时的性能，订货时以性能表为准。风机性能试验全压值的偏差不超过设计全压值的±5％。 风机使用条件与上不符时，按下式换算。 1. 改变介质ρ，转速n时 多级离心鼓风机 罗茨鼓风机 稀释风机 山东临沂风机6-51 高压鼓风机 塑料风机 防腐风机 复合肥专用尾气风机 三叶罗茨鼓风机 硫化风机 氧化风机 燃烧器专用风机 山东立通风机
