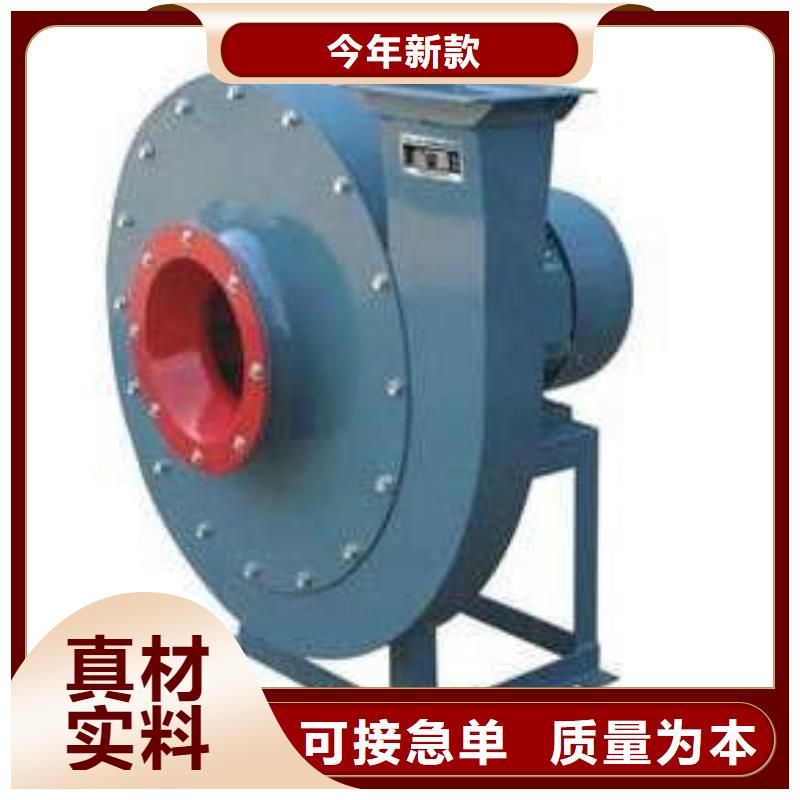

临汾襄汾G4-73和Y4-73型锅炉通、引风机主要适用于火力发电厂中2～670 t/h蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。 通风机输送的介质为空气， 温度不得超过80℃；引风机输送的介质为烟气， 温度不得超过250℃。 在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂的使用情况，所配除尘器效率不得低于85％。 多级离心鼓风机 罗茨鼓风机 稀释风机 山东临沂风机 高压鼓风机 塑料风机 防腐风机 复合肥专用尾气风机 三叶罗茨鼓风机 硫化风机 氧化风机 燃烧器专用风机 山东立通风机 风 机 的 型 式 1．通风机与引风机均制成单吸入，各有№8～29.5共13个机号。 2．从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；反之为左旋风机， 以“左”表示。 3．风机的出风口位置，以机壳的出风口角度表示。 4．风机的传动方式为D式，均采用弹性联轴器联接。 风 机 的 结 构 风机主要由叶轮、机壳、进风口、调节门及传动部分组成： 1．叶 轮 — 12片后倾机翼斜切形叶片焊接于锥弧形前盘与平板后盘中间。由于采用了机翼形叶片，保证了风机率、低噪声、高强度。叶轮经静、动平衡校正和超速运转实验，故运转平稳可靠。同一机号的通、引风机叶轮，结构相同，但材质不同，一般来说通风机选A3，引风机选16Mn。 2．机 壳 — 用普通钢板焊接成蜗形体。单吸入风机的机壳做成三种不同形式（№8～12机壳作成整体结构，不能拆开，№14～16机壳作成两开式，№18～29.5机壳作成三开式）。对引风机，蜗形板作了适当加厚，以防磨损。 3．进风口 — 收敛、流线型的进风口制成整体结构，用螺栓固定于风机入口一侧。 4．调节门 — 用来调节流量的装置，轴向安装于进风口之前。调节范围由0o（全开）到90o（全闭）。调节门的搬把位置：从进风口方向看在右侧，对右旋风机，搬把由下往上推是由全闭到全开方向，对左旋风机，搬把由上往下拉是由全闭到全开方向。 5．传 动 — 传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～29.5用两个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器（仅引风机）。润滑油采用30号机械油，加油量按油位标志要求。№8～ - 1 - 16整体筒式轴承箱如采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽予已制。引风机备有水冷装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5～1 m3/h考虑。 风 机 的 性 能 与 选 择 图1 GY4-73无因次性能曲线 图2 GY4-73№10调节性能曲线 GY4-73型风机只给出№10样机的无因次性能表及曲线。由给出的无因次性能表或曲线可计算№8～28所有机号的有因次性能。 由无因次参数计算有因次参数的公式为： Q ＝ (m3/h) KP ＝ /[()3.5-1] ＝ /KP （Pa） in ＝ （kW） re ＝ （kW） 式中： — 全压 （Pa）； — 全压压缩性系数； - 2 - Q — 流量 （m3/h）； — 内功率 （kW）； — 叶轮叶片外缘直径 （m）； — 所需功率 （kW)； — 叶轮叶片外缘线速度 (m/s)； — 机械效率，D式传动取0.98； — 进气密度 （kg/m3）； — 电机功率储备系数， 通风机取1.15，引风机取1.3。 GY4-73№10样机无因次性能表 1 2 3 4 5 6 7 8 ψ ψd λ ηin 0.147 0.472 0.0193 0.0874 0.794 0.166 0.470 0.0246 0.0938 0.832 0.186 0.465 0.0309 0.1009 0.857 0.205 0.453 0.0375 0.1067 0.87 0.224 0.432 0.0448 0.1115 0.868 0.243 0.403 0.0528 0.1144 0.856 0.263 0.362 0.0619 0.115 0.828 0.282 0.315 0.0712 0.1119 0.794 图3 管网特性和全压偏差与流量的关系 流量过多或不足时的处理： 在使用时，常常发生流量过多或不足现象。产生这种现象的原因很多，如果是在使用过程中发生这种现象，主要是由于管网中的阻力时大时小，或风机在飞动区工作等缘故；如果是在使用过程中，经过较长时间逐渐减少，或在短时间内突然减少，主要由于管网堵塞。 在新风机安装后，进行运转时就发生流量过多或不足现象，其原因主要有以下几点： （1）管网阻力实际值与计算值相差过大。由一般管网特性方程式p＝KQ2（K为阻力系数）可知，如实际值K小于计算值K时，则流量增大；反之则流量减少。 （2）选择时未考虑风机本身全压值偏差△P的影响，当风机全压为正偏差时，则流量增大；为负偏差时，则流量减少。 在新风机安装后开始正式运转时，或在使用过程中发生流量过大或过小时，可采用下列方 法之一： ① 节门的开闭程度调节流量。 - 3 - ② 改变风机转速调节流量。 ③ 调换压力较高或较低的风机调节流量。 ④ 改变管网阻力系数调节流量。 必须指出的是：一般都采用节流装置调节流量。但当实际流量比需要流量大得很多时，这多级离心鼓风机 罗茨鼓风机 稀释风机 山东临沂风机 高压鼓风机 塑料风机 防腐风机 复合肥专用尾气风机 三叶罗茨鼓风机 硫化风机 氧化风机 燃烧器专用风机 山东立通风机
