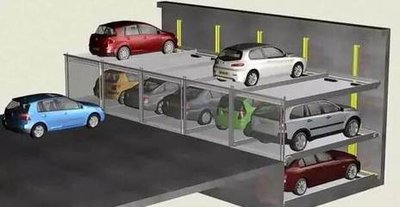

随着计算机控制技术的迅速发展，以微处理器为核心的可编程序控制器（PLC）控制已逐步取代继电器控制，普遍应用于各行各业的自动化控制领域。可编程序控制器原理及应用已经是我校电气专业的主干专业课，为加强学生的实训应用能力，我带领几位学生成功设计了左右横移式五车位立体车库系统。 立体车库可缓解城市动、静态交通问题。五车位立体车库以PLC为控制核心，采用自动空气开关、交流接触器，按钮可完成汽车存取过程，操作简单方便。鉴于PLC的先进性和可靠性，我们采用大庆紫金桥软件技术有限公司向我校无偿提供的紫金桥?监控组态软件，对PLC进行组态监控和动态显示，并将数据传送到控制室的计算机中，进行实时监测及报警显示。车位到位检测部分采用光电传感器，使干扰信号大大降低。 系统通过检测车位运行状态和其它参数，控制电机轮流工作，合理调度5台电机运行。系统通过计算机以图形、图像、数据、文字等方式，直观、形象、实时地反映系统工作状态以及车位位置等参数，并通过PLC通讯模块与监测监控主机实现数据交换，该系统具有运行可靠、操作方便、自动化程度高等特点。 2、系统组成 系统主要由：PLC、组态监控部分、电气传动部分、检测部分、手动控制部分、支架模型 2.1核心控制部分 系统核心部分采用三菱FX2N-40MR为控制元件，它是FX系列中功能更强、速度更高的微型可编程控制器。它的基本指令执行时间高达0.08us，远远超过了很多大型可编程控制器。它功能强大实用，价格便宜，工作稳定可靠，24点输入，16点输出，采用继电器输出形式，可驱动交直流负载，负载电流在2A左右。220VAC供电。并且输入端内部自带24V直流电源，还可为负载提供直流电源。 PLC程序设计要求： ①１号车位、2号车位、3号车位只能上下移动，不能左右移动； ②4号车位、5号车位只能左右移动，不能上下移动； ③下排车位上的汽车可以直接开出； ④上排车位的汽车，要想开出需要先按下相应车位标号呼叫按键，再按下叫车按键，然后下排车位先左右移动，让出位置，上排车位降至下层，再进出车辆。立体车库

众所周知在城市生活之中停车位紧缺问题为舒适的城市生活带来了困扰，而城市土地租金较贵且应急占用率较高，因此建设大型的停车库在城市之中较为少见。为了解决城市停车问题现如今越来越多地上修建了优质的租赁立体停车库，这种安装趋势在近些年来更是愈演愈烈，租赁立体停车库深受到了消费者的推崇和推广，综合这种问题可以发现租赁立体停车库深受推广的原因大致如下： 1.城市停车用地稀缺； 在大中型城市上土地租金价格昂贵，更多的商户愿意将有限的面积利用建设大型的住宅区或商业区，而城市用地的紧张也让停车库位置极其有限，而随着近些年来消费能力的之下车辆大力涌入城市之中为城市出行造成了较多的困难，而在这种问题之下独具特色的租赁立体停车库能够解决城市停车的需求为我国城市居民带来更加通畅的出行体验； 2.新型停车库智能化和可靠性深受认同； 在我国停车库的发展之中各种优质的租赁立体停车库能够实现智能化的停车服务方案，在城市之中应用这种国内专业的租赁立体停车库既能够解决拥堵的城市停车问题，也能够快速的指引车辆可入车库中，消费者短暂的体验租赁立体停车库的优势之后便对这种产品产生深刻的认同，因此优质的租赁立体停车库在越来越多城市建设之中受到了广泛的推广和认可； 综上所述，租赁立体停车库深受追捧的原因受到了消费需求和其自身的优势影响，在国内专业的租赁立体停车库，商家不断提高产品研发能力和产品研发技术之下，优质的租赁立体停车库广泛的应用在我国诸多城市之中，特别是在大型城市中能解决停车困难的问题便成为了一种良策，因此租赁立体车库停车库在我国更多城市之中得到广泛推广已成为一种必然。机械车库
