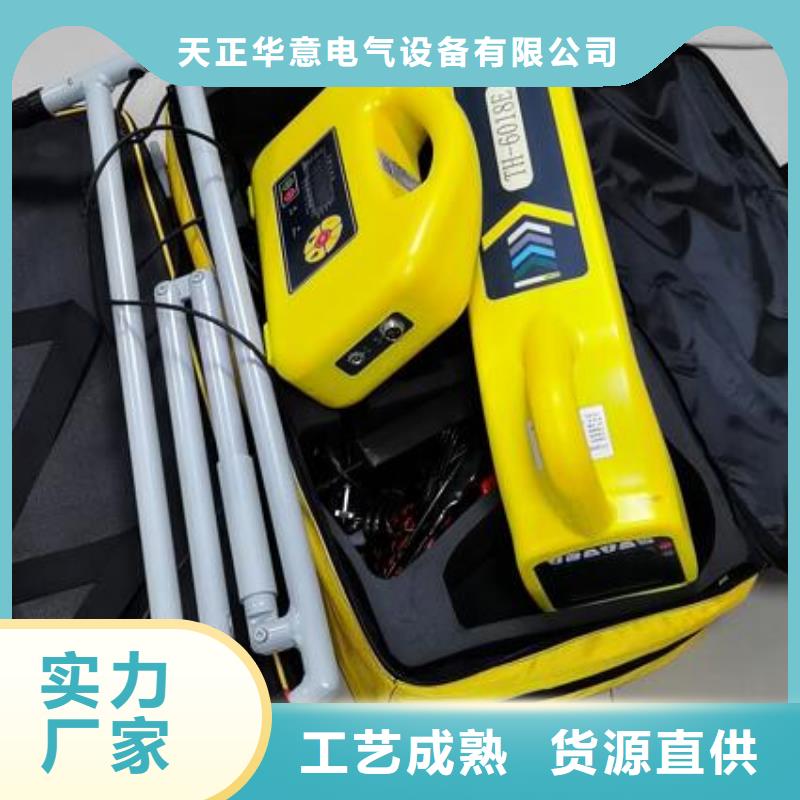

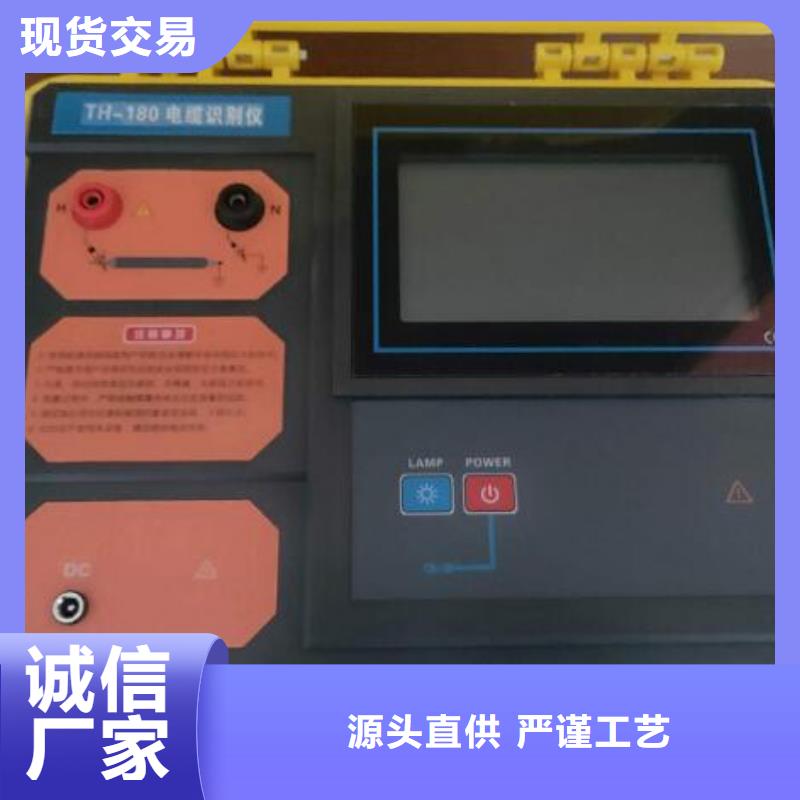

怀化鹤城地埋电缆管线探测仪电缆探测的信号发射方法电缆路径探测和性识别在金属管线探测中占有重要地位，相比于金属管道的单一连续金属结构，电缆由数根芯线和金属铠装构成，结构和用途的差异造成了探测时的信号施加方式的差异，不同的接法将会产生不同的电磁场，探测效果也有所区别，因此本章对电缆探测的信号发射方式进行单独描述。一、停运电缆的信号发射方法1、基本接线方法：芯线-大地接法 芯线-大地接法是对离线电缆（停电电缆）进行路径探测和识别的接线方式，可以充分发挥仪器的功能，并能程度地减小干扰影响，如下图所示：图3-1-1 芯线－大地接线法将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将发射机的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。

怀化鹤城地埋电缆管线探测仪路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，如下图：五、使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。

怀化鹤城地埋电缆管线探测仪感谢您购买了本公司的智能电缆综合探测仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。——严格遵守本手册所列出的规则及注意事项。?本仪表根据IEC61010规格进行设计、生产、检验。?任何情况下，使用本仪表应特别注意。?注意本仪表机身的标贴文字及符号。?仪表设计了过压保护，但应避免直接接触或直接连接带电导体。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。?耦合钳在发射信号时，产生啸叫声属于正常现象。?耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。?使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?测量过程中，严禁接触裸露导体及正在测量的回路。?确认导线的连接插头已紧密地插入仪表接口内。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。?请勿在易燃性场所测量，火花可能引起爆炸。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?若仪器潮湿，请干燥后再保管。?电池电压低符号显示，请及时充电。?测试仪长时间放置不使用，请每3个月给电池充电一次。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?发射机输出电压150Vpp，切勿工作时直接触碰输出夹和目标管线！?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”符号为警告标志，使用者必须严格依照本手册内容进行操作。
